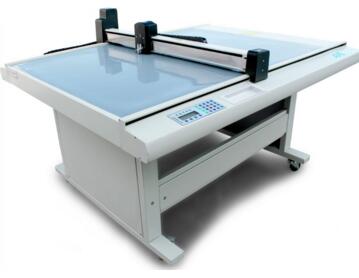

GD0906系列鞋樣樣板切割機
簡介：
GD系列高速切割機主要針對較高精度市場需求的鞋樣打樣，采用進口鋼帶傳動，具有精度高，速度高；性能穩定，使用方便；兼容任意CAD軟件；廣泛應用于對精度要求較高的繪圖切割上等優點，深得消費者喜愛。該機型配備特種刀和筆，可切割繪圖鞋樣上使用的各種卡紙，牛皮紙等材料。針對鞋樣樣板的特殊要求，我們分別提供了GD0906和GD0906N兩種機型供用戶選擇。GD0906的鞋樣樣板切割機采用真空吸附，而GD0906N的鞋 樣切割機是用粘膠吸附的方式。
主要切割材料:
卡紙，牛皮紙
主要應用行業:
鞋樣及其他繪圖切割應用
技術參數：
| 機型 | GD0906N | GD0906 | ||
| 吸附方式 | 雙面膠 | 真空 | ||
| 配置 |
特種刀，筆 |
|||
| 有效加工面積 | 900*600mm | |||
| 傳動材料 | 進口鋼帶 | |||
| 切割材料 | 紅硬紙板，塑料板，白紙板，牛皮紙 | |||
| 切割方式 | 筆繪，半刀，全刀 | |||
| 切割厚度 |
0.5-2mm |
|||
| 精度 | ≤0.05mm | |||
| 速度可達 | 1000mm/s | |||
| 工作時間及特性 | 連續操作，電腦操作與切割同時進行，一次性快速傳輸數據 | |||
| 傳輸端口 | 國際標準：HPGL 或 DXF，能兼容任何CAD軟件 | |||
| 驅動器 | 步進電機 | |||
| 筆型 | 普通簽字筆，油性筆，圓珠筆 | |||
| 主要構造 | 切割平臺，機頭，傳動系統，控制柜，控制微電腦，機架，真空泵 | |||
| 電壓 | AC 220V 50HZ | |||
| 保險絲規格 | 5A | |||
| 占地尺寸（長*寬*高） | 1335*1065*1080mm | |||
| 備注 | 其它尺寸可定做 | |||

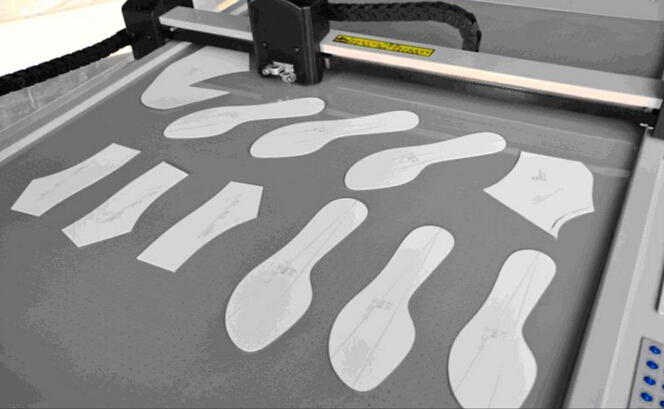

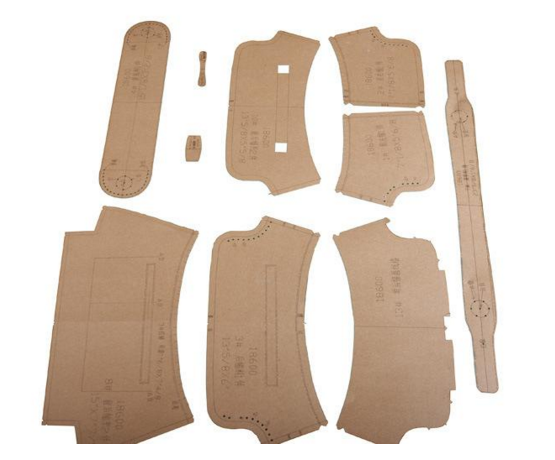

切割樣品：
|
|
|

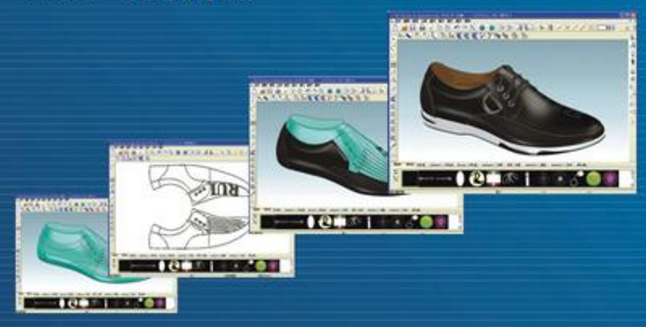

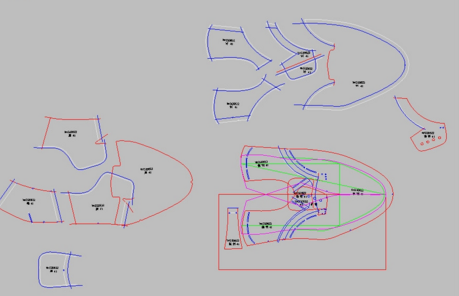

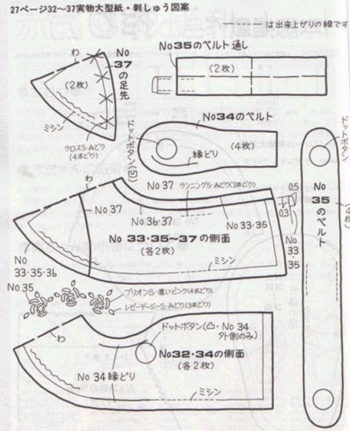

| 鞋樣繪圖 | 鞋樣繪圖 | 鞋樣 |
|
|
|
| 鞋樣繪圖 | 制鞋設計 | 鞋樣切割繪圖 |
